В советские времена очень большой популярностью пользовалась продукция рижского радиозавода, в частности, приемники «Спидола», «ВЭФ-Спидола», «ВЭФ-12», «ВЭФ-201», «ВЭФ-202». Аппараты были дорогими и считались престижными, их берегли, и поэтому некоторые экземпляры этой техники дожили до наших дней. Приемник «ВЭФ» хорошо принимает короткие волны, и в доперестроечную эпоху радиолюбители их переделывали по пути увеличения КВ-поддиапазонов (введения «запрещенных» 16 метров, 13 метров и т.д.).
Сейчас полноценной эксплуатации приемника мешает отсутствие УКВ диапазонов. Особенно это остро ощущается в регионах, где на СВ и ДВ осталось всего по одной станции (и те дублированы на УКВ).
Число вводимых УКВ-диапазонов зависит от того, сколькими имеющимися диапазонами вы можете пожертвовать.
В приемник типа «ВЭФ» ввести два или один УКВ диапазон оказалось очень просто, если воспользоваться микросборками КХА058 (по одной для каждого нового диапазона). Но сначала нужно выбрать из перечня диапазонов приемника один или два ненужных. Это могут быть СВ и ДВ, какие-то КВ-поддиапазоны (например, 75 метров).

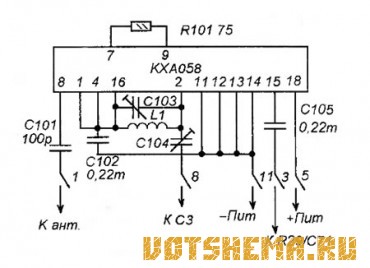

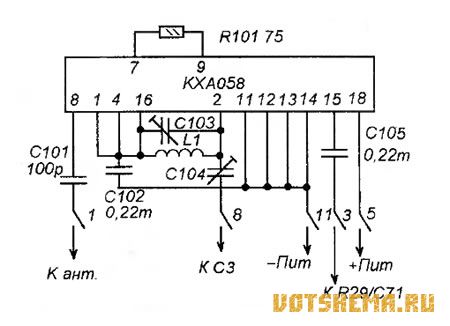

После того как ненужные диапазоны определены нужно снять с переключателя пластмассовые планки этих диапазонов и полностью их демонтировать (оставить только по паре подстроенных конденсаторов). Затем, на каждой из этих планок смонтировать объемным способом схему, показанную на рисунке. Микросборку можно приклеить к планке клеем «Момент» или другим быстро сохнущим.
Все новые детали обозначены сотыми номерами. Остальные детали, - согласно схеме приемника. Контакты 1, 8, 11 и 15 планки, фактически. используются по прямому назначению : «1» - к антенне, «8» - к переменному конденсатору, «5» - общий плюс питания приемника, «11» - минус питания гетеродина (6V).
На переключателях разных приемников есть свободные контакты № 2, 3 или 9. В данном случае приемник «ВЭФ-12». а в нем свободен контакт 3. Через этот контакт выходное напряжение 34 подается на вход УЗЧ приемника (точка соединения R29 и С71).
Катушка L1 намотана на одном из имеющихся на планке каркасов для катушек. Из каркаса удаляют ферритовый сердечник, полностью сматывают имеющиеся обмотки. Катушка L1 для диапазона 84-75 МГц должна содержать 12-15 витков провода ПЭВ 0,23, для диапазона 88-108 МГц - 7-9 витков того же провода.
Настройка заключатся в укладке диапазонов при помощи подстроечных конденсаторов С103 и С104, роль которых выполняют подстроенные конденсаторы, имеющиеся на планках. В некоторых приемниках «ВЭФ» на КВ-планках подстроечных конденсаторов нет, -на их места там установлены постоянные конденсаторы. В таком случае подстроечные конденсаторы необходимо установить дополнительно (КПК, 6..25пФ).
Устанавливая схему в «ВЭФ», нужно помнить, что его схема собрана на транзисторах МП41 и П403, структуры P-N-P, а посему, общий провод под положительным потенциалом, а шина питания отрицательная.
Аналогичным образом можно модернизировать любой старый приемник без УКВ-диапазонов, но «ВЭФ» удобнее тем. что нет нужды вводить дополнительные переключатели, - все переключения выполняются старым барабаном.
УКВ-ЧМ планку можно, в принципе, собрать и на микросхеме К174ХА34 или К174ХА42, но это потребует либо значительно более плотного навесного монтажа, либо изготовления малогабаритной печатной платы точно по размерам для установки на планку барабана.
Компоновка в барабане получится более плотной из-за большего числа новых элементов и, поэтому, не очень удобной. Вариант на К174ХА34 или К174ХА42, в данном случае, можно считать приемлемым только есть нет возможности приобрести КХА058.
