Схема лабораторного генератора звуковой частоты

Один из важнейших приборов радиолюбительской лаборатории - генератор синусоидальных сигналов звуковой частоты - ГЗЧ. С его помощью можно проверить и отрегулировать усилитель, ремонтировать аудиотехнику, ставить

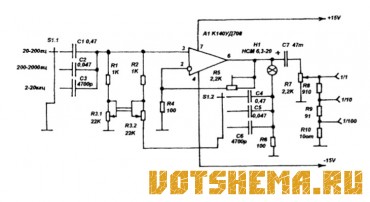

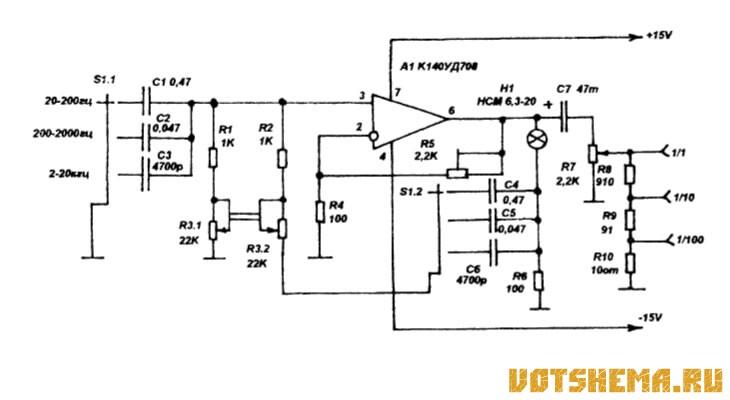

различные эксперименты и опыты. Принципиальная схема простого ГЗЧ показана на рисунке. Выбор частотного диапазона производится переключателем S1, плавная установка частоты сдвоенным резистором R3.

Выходное напряжение снимается с R7 или через делитель из R8-R10. Генератор обеспечивает выходной сигнал амплитудой около 1 В (в верхнем положении R7) при КНИ не более 0,5%. Питается от лабораторного источника, вырабатывающего двуполярное напряжение 15В.

Монтаж на одной печатной плате размерами 53x40 мм. Переключатель ПКН-61, трехмодульный с зависимой фиксацией. Лампа индикаторная 6,3В 20 мА. Операционный усилитель может быть К140УД608, К140УД6, К140УД7. Для питания нужно использовать стабилизированный источник.
