Схема усилителя для ремонта автомагнитол

При ремонте зарубежных автомагнитол, как и другой техники зарубежного производства, часто возникает ситуация, когда неисправную микросхему заменить нечем - отсутствует в продаже. В частности это касается усилителя воспроизведения. В этом случае можно выйти из положения установив в корпусе магнитолы миниатюрный модуль усилителя воспроизведения, собранный на отечественной широко распространенной микросхеме К157УЛ1.

Микросхема обеспечивает достаточно высокие характеристики, практически с любыми головками (нужно только подобрать емкости ВЧ коррекции - С1 и С2). Работает в диапазоне питающих напряжений 9 ... 12В, коэффициент нелинейных искажений на частоте 400 Гц не превышает 0,2%, выходное напряжение 250 мВ, диапазон воспроизводимых 34 20-20000 Гц.

Все детали миниатюрные, монтаж на односторонней печатной плате. Модуль идеально подходит для ремонта, практически для всех неочень сложных автомагнитол.

Модуль устанавливается в непосредственной близости, на сколько это возможно, от магнитной головки.

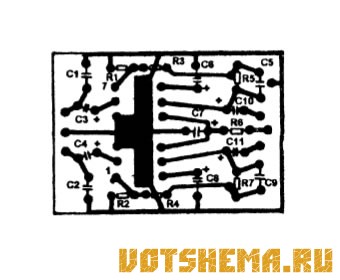

Вид печатной платы устройства
Схема усилителя для ремонта автомагнитол
