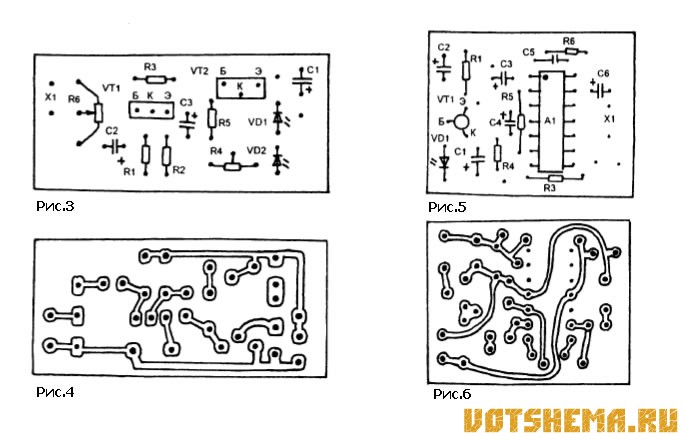

Канал состоит из передатчика и приемника для безпроволочной передачи сигналов звукового сопровождения телевизионных передач на наушники для индивидуального прослушивания посредством инфракрасных лучей. Принципиальная схема передатчика показана на рисунке 1. Практически это двухкаскадный усилитель. На вход первого каскада на транзисторе VT1 поступает ЗЧ сигнал с разъема для подключения наушников, который имеется у большинства телевизоров. Уровень сигнала устанавливается резистором R6. Транзистор второго каскада VT2 находится в открытом на половину состоянии.
Такой режим работы устанавливается подстроенным резистором R4. В результате светодиоды постоянно излучают инфракрасный свет, а воздействие ЗЧ сигнала, поступающего на базу этого транзистора через С3, изменяет яркость этого света, вводя таким образом амплитудную модуляцию инфракрасного светового потока.
Передатчик питается от источника 9-12В, например от источника питания телевизора или от стандартного сетевого адаптера для питания портативной аппаратуры.

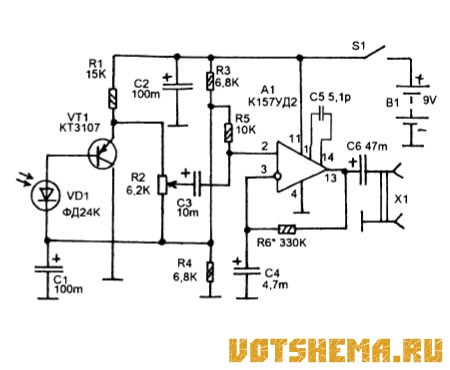

Принципиальная схема приемника показана на рисунке 2. Первый каскад на транзисторе VT1 сделан по схеме эмиттерного повторителя.
Рис.2 - Приемник
Фотодиод VD1 включен в базовой цепи этого транзистора и подает на его базу через свое прямое сопротивление напряжение смещения от схемы формирования центральной точки питания C1R4R3, которая служит для нормализации работы операционного усилителя при однополярном питании. Под воздействием инфракрасного светового потока изменяется электропроводность этого фотодиода. И в результате в базовой цепи транзистора появляется переменный ток, который и усиливается эмиттерным повторителем.
С выхода регулятора громкости R2 переменное напряжение ЗЧ поступает на вход операционного усилителя А1 - К157УД2, имеющего достаточно мощный выход, к которому подключаются головные телефоны.
Недостаток канала связи в его чувствительности к инфракрасному излучению осветительных приборов с частотой 50 гц.
