Схема проблескового маячка
Различный специальный автотранспорт оснащается проблесковыми маячками, которые обычно представляют собой лампу, вокруг которой при помощи электродвигателя вращается светоотражающее зеркало. В любительских условиях эффект вращения света в маячке можно получить другим способом, если в корпусе маячка расположить четыре лампы, каждая из которых имеет собственный неподвижный отражатель. Лампы расположить диаметрально противоположно в плоскости окружности основания маячка, так чтобы они были направлены в четыре разные стороны. А затем, при помощи электронного устройства переключать эти лампы по кругу.

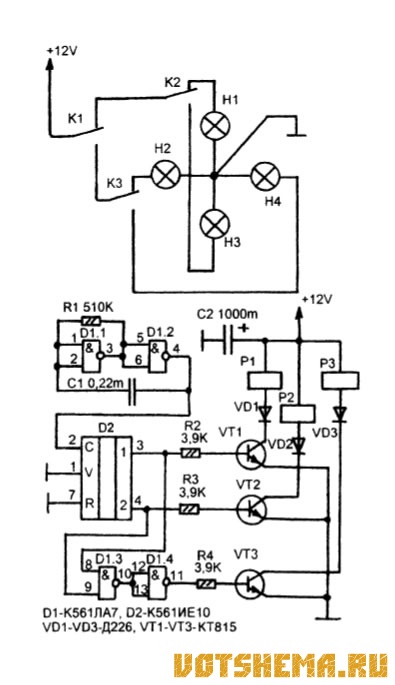

Принципиальная схема такого устройства показана на рисунке. В маячке используются мощные автомобильные лампы на 40-60 ВТ каждая. Попытка переключать эти лампы при помощи транзисторных ключей на КТ829 положительных результатов не дала — транзисторы быстро выходили из строя Поэтому в качестве коммутационных элементов были использованы три автомобильных электромагнитных реле с переключающими контактами.

Реле включаются транзисторными ключами VT1-VT3, на которые поступают уровни с выхода двоичного счетчика D2 и дешифратора на элементах D1.3 и D1.4. На счетчик поступают импульсы от мультивибратора на D1.1 и D1.2.

Предположим, в исходном состоянии счетчик находится в нулевом положении. При этом на его выходах нули и все три реле обесточены. В этом случае напряжение 12В поступает через контакты К1 и К2 на лампу Н1. С поступлением первого импульса счетчик переходит в положение П и на его выводе 3 появляется единица. При этом срабатывает реле Р1 и напряжение 12В через К1 и К3 поступает на лампу Н2.

Затем на счетчик поступает второй импульс. Единица появляется на выводе 4, а на выводе 3 — ноль. Реле Р1 выключается, и срабатывает реле Р2. Напряжение через К1 и К2 поступает на лампу НЗ. С поступлением третьего импульса единицы устанавливаются на обеих выходах счетчика и оба реле срабатывают. При этом единицы поступают на оба входа элемента D1.3, и на выходе D1.4 появляется единица. Таким образом, срабатывают сразу все три реле. При этом напряжение через контакты К1 и КЗ поступает на лампу Н4.

Затем весь процесс повторяется. Установить скорость вращения света можно подбором номинала R1. Если вместо него поставить последовательно включенные постоянный резистор на 100-200 кОм и переменный на 500-1000 кОм можно будет регулировать скорость в процессе эксплуатации.

Электромагнитные реле типа 112.3747-10Е от автомобиля ВАЗ-2108 (они имеют пять контактов). Вместо счетчика К561ИЕ10 можно использовать любой двоичный счетчик КМОП, или собрать счетчик на триггерах микросхемы К561ТМ2.
