Микросхема предназначена для построения приемного тракта устройства мобильной связи, построенного по супергетеродинной схеме с двойным преобразованием частоты.
В составе
микросхемы есть первый преобразователь частоты с гетеродином, частота которого может быть задана как LC-цепью, так и цепью с кварцевым резонатором; второй преобразователь частоты с гетеродином (кварцевая стабилизация); усилитель-ограничитель второй промежуточной частоты, частотный детектор, а так же, предварительный УНЧ и компаратор для формирования логических импульсов (при приеме цифровой информации).

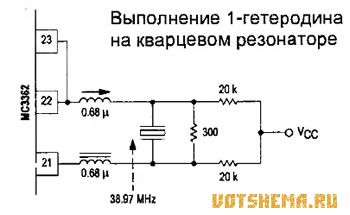

В схеме первого гетеродина есть встроенный варикап, на который можно подавать напряжение настройки от внешнего устройства, например, цифрового синтезатора частоты. Так же, для работы с синтезатором всть выход для контроля частоты первого гетеродина.

Микросхема выпускается в двух корпусах : МС3362Р - в 24-х выводном корпусе типа DIP размером 32 х 6,4 мм, предназначенным для обычного монтажа.
MC3362DW в 24-х выводном корпусе SO размерами 15,5 х 7,5 мм, предназначенном для поверхностного монтажа
Электрические параметры:1. Диапазон питающего напряжения ... 1.8...7V.
2. Рекомендуемое напряж. питания ... 2...6V.
3. Ток покоя...............4,5...7mA.
4. Чувствительность по входу первого преобразователя (вывод 1), по уровню -12 dB (начало работы ограничителя ПЧ)... 0,6ц\/.
5. Входное сопротивление первого смесителя......................690 Om.
6. Входная емкость первого смесителя .. 7,2р.
7. Коэффициент передачи первого смесителя.....................18dB.
8. Коэффициент передачи второго смесителя......................21dB.
9. Максимальный уровень входного сигнала на входе первого смесителя (выв. 1, 24) при напряжении питания 5V........ 1V.
10. Выходное напряжение ЗЧ на выводе 13 при уровне RF сигнала 10mV......350mV.

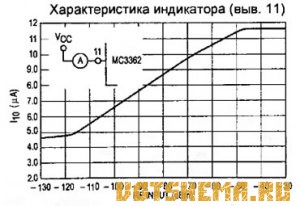

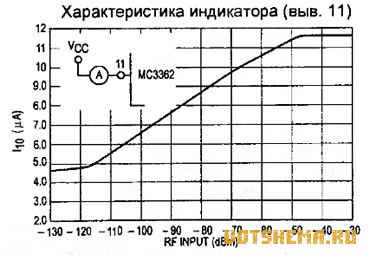

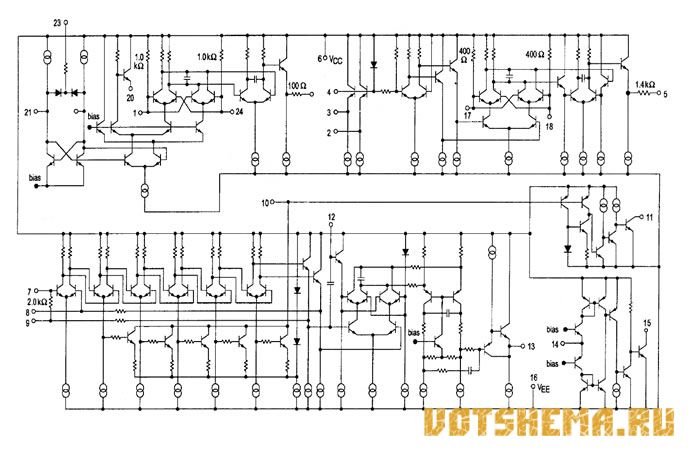

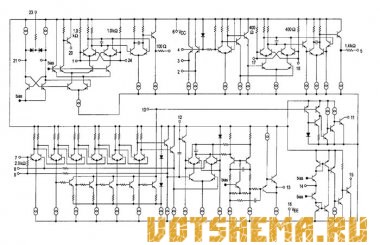

11. Выходное сопротивление предусилителя 34 (вывод 13).....1,4kOmРазвернутая схема микросхемы MC3362
