Многие радиолюбители, конструирующие связную аппаратуру используют в своих конструкциях микросхему К174ХА26 включенную по типовой схеме - в качестве второго преобразователя частоты и усилителя второй ПЧ с ЧМ детектором. При этом первый преобразователь строится либо на основе микросхемы типа К174ПС1 либо на транзисторах.
Безусловно, схема с двойным преобразованием позволяет получить высокие характеристики приемного тракта, но в малогабаритных одноканальных переговорных устройствах на частоту 27 МГц достаточно схемы с одним преобразованием, тем более, что это существенно снижает количество элементов.
По типовой схеме К174ХА26 должна работать в тракте усиления ПЧ 10,7 МГц , преобразования ее в 465 кГц и усиление и детектирование на этой частоте. При этом частотные характеристики преобразователя частоты этой микросхемы позволяют ему работать на частотах до 200 МГц (подтверждено экспериментально), гетеродин же стабильно запускается на частотах до 30 МГц.
Из этого можно сделать вывод, что на основе К174ХА26 можно построить полный (без УЗЧ) радиоприемный тракт одноканального переговорного устройства на 27 МГц. Принципиальная схема такого тракта с УЗЧ на микросхеме К174ХА10 показана на рисунке 1 (похоже К174ХА10 сменила профессию, радиолюбители все чаще используют её только как УЗЧ)
Микросхема К174ХА26 практически в типовом включении, разница в значении резонансной частоты кварцевого резонатора Q1, здесь он на частоту гетеродина СВ диапазона, например 26655 кГц, при этом принимаемый сигнал - 27120 кГц (ФПЧ Q2 на 465 кГц).
Промышленность выпускает и более совершенную микросхему КС1066ХА2 в таком корпусе как К174ХА26 но с 16-ю выводами и в миниатюрном корпусе с выводами под поверхностный монтаж - КФ1066ХА2. Функционально микросхемы полностью аналогичны К174ХА26. не имеют лучшие частотные и экономические показатели и отличаются цоколевкой.
Такой тракт (рисунок 1) годится только для одноканального устройства. Если предполагается снабдить радиостанцию синтезатором частоты, в этом случае нужно отключить гетеродин микросхемы и подавать сигнал от генератора синтезатора частоты непосредственно на вывод 1.

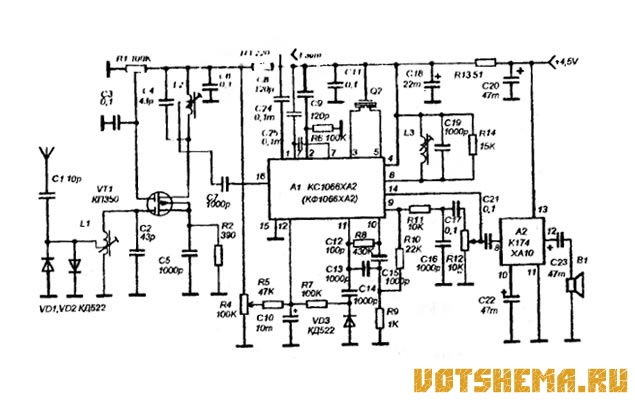

Схема тракта с таким включением (применительно для микросхем КС1066ХА2 и КФ1066ХА2) показана на рисунке 2. Здесь выводы с 1-го по 8-й совпадают с цоколевкой К174ХА26. Фактически вместо резонатора включен конденсатор, через который поступает сигнал от внешнего гетеродина, отсутствует конденсатор обратной связи между выводами 1 и 2.
Рисунок 2
Эту схему (рисунок 2) можно использовать и для построения более высокочастотного тракта, например на 144 МГц или 160 МГц, как отмечалось выше, преобразователь микросхемы успешно функционирует и на таких частотах. Единственная неприятность в том, что при промежуточной частоте 465 кГц получится невысокая селективность по зеркальному каналу, можно поднять ПЧ до 5.5 МГц если использовать фильтр от ПЧЗ телевизора, но при этом ширина полосы увеличится до 50 кГц.
На обеих рисунках резистор R1 служит для установки коэффициента усиления предварительного УРЧ на полевом транзисторе VT1, R4 - регулятор порога срабатывания системы шумопонижения (при её срабатывании внутренний триггер микросхемы замыкает на общий провод вход внешнего УЗЧ через вывод 14) R12 - регулятор громкости.
Катушки L1 и L2 (для диапазона 27 МГц) намотаны на пластмассовых каркасах от контуров модулей цветности телевизоров УСЦТ, с ферритовыми подстроечниками марки 400НН диаметром 2,8 мм и длиной 12 мм.
Обе катушки имеют 8 витков ПЭВ 0,31 с отводом от 2-го (L1 от нижнего конца L2 - от верхнего, по схеме) L3 для ПЧ 465 кГц - катушка контура ПЧ радиовещательного приемника каркас имеет броневой сердечник диаметром 8 мм и подстроечник диаметром 2,8 мм и длиной 12 мм из Ферита 600НН. Содержит катушка 70 витков ПЭВ 0,12.
