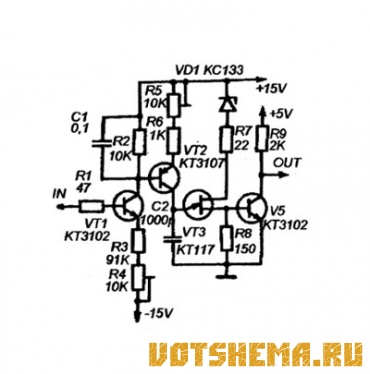

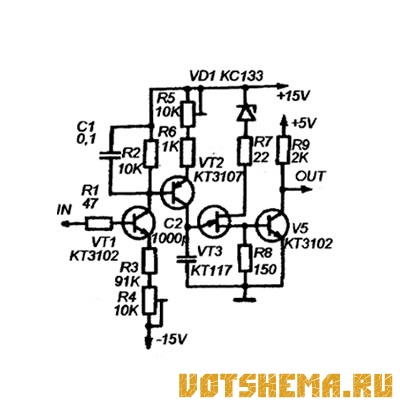

При построении различных измерительных приборов или измерительных приставок, предназначенных для работы совместно с электронно-счетным частотомером, обычно, в качестве аналого-цифрового преобразователя используется управляемый напряжением генератор, в основном низкочастотный, с большой степенью линейности зависимости выходной частоты от входного напряжения. Схема одного из наиболее простых транзисторных генераторов такого типа показана на рисунке.
При изменении входного постоянного напряжения (поступает на вход, обозначенный "IN") от 0 до +10В частота повторения импульсов на выходе устройства изменяется от нуля до 50 кГц. При этом уровень выходного сигнала соответствует ТТЛ логическим уровням и может подаваться на цифровую часть схемы частотомера минуя входной формирователь импульсов.
Каскад на транзисторах VT1 и VT2 представляет собой преобразователь напряжение-ток, линейный, обеспечивающий линейную зависимость коллекторного тока VT2 от входного напряжения.
Сам импульсный генератор сделан на однопереходном транзисторе VT3. Поскольку заряд частотозадающего конденсатора С2 этого генератора производится коллекторным током VT2, то и скорость его заряда, а следовательно и частота вырабатываемых колебаний зависит от входного напряжения, при чем зависимость линейная.
Стабилитрон VD1 дает возможность расширить диапазон частот, вырабатываемых этим аналого-цифровым преобразователем. Для согласования уровня выходного сигнала с уровнем ТТЛ логики служит транзистор VT4 (если в частотомере КМОП-логика, и напряжение питания микросхем, например 9В, то на R9 нужно подавать не 5В, а 9В, то есть напряжение, равное напряжению питания микросхем частотомера).
При настройке нужно установить нижнюю и верхнюю границы частоты повторения выходных импульсов устройства. Нижнюю границу (0 кГц) устанавливают регулировкой R4 при входном напряжении 0В, верхнюю границу (50 кГц) устанавливают резистором R5 при входном напряжении 10В.
