Максимальная мощность усилителя при КНИ не более 1% составляет 100 Вт на нагрузке в 8 ом. Номинальная выходная мощность 70 Вт, при КНИ не более 0,25%. Диапазон воспроизводимых частот при неравномерности 3 дб - в спектре 10 Гц...100 кГц. Номинальное входное напряжение сигнала 1 В (максимальной мощности соответствует 1,5В). Уровень фона переменного тока и шумов (-76дб).
Принципиальная схема показана на рисунке. Первый входной каскад усилителя сделан на первом триоде лампы G1. на втором триоде этой лампы собран фазоинверсный каскад, обеспечивающий работу двухтактного предварительного каскада. Связь между триодами G1 - гальваническая, что позволило иметь низкую минимальную воспроизводимую частоту.
С этой же цепью, и для снижения нелинейных искажений в цепи катода первого триода G1 включена цепь C3R5. компенсирующая частотные искажения, вносимые переходными конденсаторами и резисторами утечки в цепях сеток ламп выходного и фазоинверсного каскадов. Для снижения фона переменного тока в цепь накала ламп поступает положительное напряжение смещения +25В.
После фазоинвертора следует двухтактный предварительный каскад на лампе G2. Сопротивления резисторов в анодных цепях триодов этой лампы, подобраны так. чтобы получить максимальное неискаженное напряжение на управляющих сетках выходных ламп Оконечный каскад усилителя сделан на лампах G3 и G4 по двухтактной схеме, на выходе включен трансформатор Т2.
В каждом баллоне 6Р3С содержится две лампы с общим катодом, которые включены параллельно. Такое включение ламп позволило при при сохранении высокой выходной мощности получить минимальные нелинейные искажения выходного каскада и, что наиболее важно, минимальное выходное сопротивление, по сравнению с тетродными схемами, так популярными в прошлом.
Для снижения искажений усилитель охвачен О ОС глубиной 20 дб. Возможное самовозбуждение усилителя на частотах около 100 кГц устраняется второй ООС, между анодом G2 (нижний триод) и катодом G1 (первый триод).
Монтаж усилителя - традиционный для таких конструкций. Шасси размерами 370X140X35 мм. на котором устанавливаются ламповые панели, большие конденсаторы, трансформаторы, плашки с лепестками, монтаж ведется объемный внутри панели на выводах этих деталей.

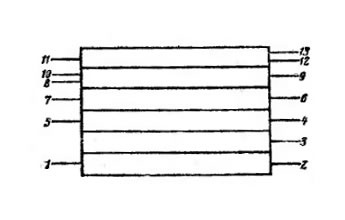

Силовой трансформатор имеет сердечник Ш-30 с толщиной набора 60мм. Расположение его обмоток показано на рисунке. Намотки такие - 1-2 = 430 вит. ПЭВ 0,55, 4-5 - 380 вит ПЭВ 0 41 6-7 - 375 вит. ПЭВ 0,41, 8-9-10 -122-И 22 вит. ПЭВ 0,31. 11-12-13 - 13+13 вит. ПЭВ 1,0.

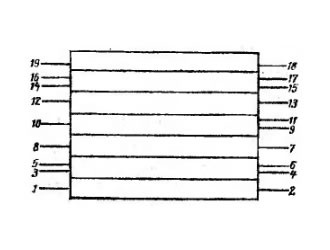

Выходной трансформатор имеет такой же сердечник как и силовой. Расположение обмоток показано на рисунке. Намотки такие - 1-2 - 270 вит. ПЭВ 0 41, 3-4 - 60 вит. ПЭВ 0,64. 5-6 - 60 вит ПЭВ 0,64, 7-8 270 вит ПЭВ 0.41, 9-10-11 - 180 ВИТ. ПЭВ 0.41, 12-13 - 270 вит. ПЭВ 0.41, 14-15 - 60 вит ПЭВ 0.64, 16-17 - 60 вит. ПЭВ 0,64, 18-19 - 270 вит. ПЭВ 0.41.
Налаживание нужно начать с измерения напряжений, но сначала не устанавливайте лампы, вырабатываемых источником питания. Затем резисторами R20 и R23 установить на сетках G3 и G4 напряжения (-45В). Теперь, когда напряжение установлено можно вставить G3 и G4. После пятиминутного прогрева этих ламп резисторами R20 и R23 установите напряжения на R31 и R32 по 0,25В.
Затем вставьте G2 и G1 и, после пятиминутного прогрева, проверьте напряжения на их электродах. Если имеется самовозбуждение - поменяйте местами концы выходной обмотки.
