Предлагаемая схема стабилизатора напряжения отличается от ранее описанных тем, что обратная связь по напряжению организована с помощью оптрона. За счет инерции лампочки входящей в оптрон ОЭП2 достигается некоторый гистерезис, обязательный в системах с обратной связью. Без этого гистерезиса будет происходить релаксация схемы, которая будет выражена в мерцании лампочки HL1, являющейся нагрузкой данной схемы.
Рассмотрим работу схемы, изображенной на рисунке. В момент включения сетевого напряжения синусоидальное напряжение, ограниченное резистором R4, поступает на диодный мост VD1. На нагрузке напряжение отсутствует поэтому сопротивление оптрона велико, транзистор VT1 открывается за счет смещения, поступающего с резистора R6.
Ток, протекая через резистор R5 и открытый транзистор VT1, заряжает емкость С1. В тот момент, когда напряжение достигнет уровня пробоя аналога динистора, собранного на деталях VT2, VT3, R7, R8, конденсатор С1 разрядится на первичную обмотку импульсного трансформатора Т1.
В результате импульс со вторичной обмотки откроет симистор VS1. Время скорости зарядки емкости, а значит и время открывания симистора зависит от сопротивления R5 и сопротивления перехода эмиттер-коллектор транзистора VT1.
Прикрывая этот транзистор мы уменьшаем напряжение на нагрузке, что и происходит за счет уменьшения сопротивления резистора оптрона. Порог, на котором наступает баланс, регулируют резистором R2, являющимся задатчиком выходного напряжения.

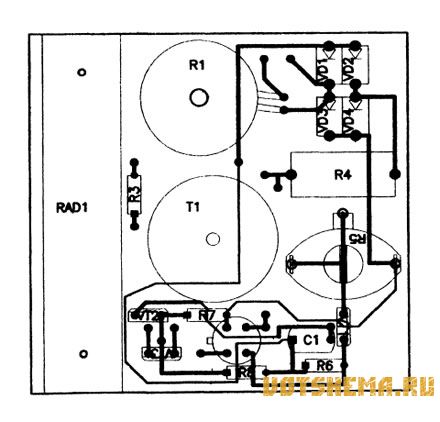

Трансформатор Т1 намотан на ферритовом кольце М2000НМ размером К20х12х6. Первичная обмотка содержит 100 витков, вторичная — 60 витков провода ПЭВ1 0,15 мм. Устройство собрано на односторонней печатной плате размерами 70x65 мм.
Выпрямительный мост VD1 собран на диодах КД105А. Налаживание заключается в установке максимального напряжения на нагрузке (HL1), при помощи резистора R5 при отключенном проводе от потенциометра R2 и оптрона U1.
