Одним из важнейших параметров лентопротяжного механизма любого магнитофона или плеера является средняя скорость движения магнитной ленты относительно головок. Из-за несоответствия этой скорости номинальной величине при записи и воспроизведении возникают искажения сигнала, воспринимаемые на слух как изменение тональности звучания и быстроты изменения музыкальной картины или речи.

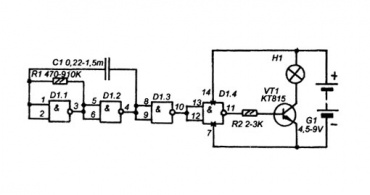

Рассмотрим схемы четырех электронных приборов построенных на микросхеме К561ЛА7 (К176ЛА7). Принципиальная схема первого прибора показана на рисунке 1. Это мигающий фонарь. Микросхема вырабатывает импульсы, которые поступают на базу транзистора VT1 и в те моменты, когда на его базу поступает напряжение единичного логического уровня (через резистор R2) он открывается и включает лампу накаливания, а в те моменты, когда напряжение на выводе 11 микросхемы равно нулевому уровню лампа гаснет.

Разветвитель, схема которого показана на рисунке позволяет записывать сигналы, поступающие от одного источника одновременно на десять видео устройств. При этом входы видео устройств не оказывают шунтирующего действия друг на друга. В устройстве можно использовать транзисторы — любые серии КТ315, а также КТ3102, КТ342, КТ503.

Модуль предназначен для телевизоров 2-, 3-, 4- УС ЦТ, он устанавливается на плату МРКсо стороны разводки печатных проводников. Подключение производится путем распайки точек "1 — 8" к соответствующим контактам соединителя Х1. Автоматический узел состоит из усилителя на VT1 и детектора на VD1 и VD2.
