Для управления судомоделями на расстоянии до 150-200 метров обычно используются несложные аналоговые системы, построенные на принципе частотного кодирования команд. Передатчик такой системы строится по схеме высокочастотного генератора, частота которого определяется LC-контуром без применения кварцевого резонатора.
Модуляция осуществляется при помощи мультивибратора частоту которого изменяют либо подключением разных резисторов или конденсаторов, либо плавно при помощи переменного резистора, на рукоятке которого имеются метки, дающие возможность устанавливать частоты, задающие разные команды.
Более высокая чувствительность супергетеродинного приемного тракта, по сравнению с сверхрегенератором, дает возможность понизить выходную мощность передатчика, что в совокупности с низким потреблением задающего генератора, построенного на микросхеме К176, увеличивает срок службы гальванических элементов питания передатчика. Выполнение декодера на активных RC фильтрах и операционных усилителя не требует выполнения сложных намоточных работ.
Принципиальная схема передатчика показана на рисунке 1. Собственно передатчик построен по схеме LC высокочастотного генератора на транзисторе VT1 с цепью вольтдобавки R1 С5. Особенность такой схемы в том, что максимальная выходная мощность излучения, при правильном подборе соотношения резисторов R2 и R3, сочетается с минимальным током потребления транзистора. Для каждого экземпляра транзистора ГГ311И (или Ж) нужно подобрать номиналы этих резисторов таким образом, чтобы получить максимальное излучение высокой частоты, и при этом должен понижаться ток потребления генератором.
Модулирующая цепь состоит из варикапа VD1 и включенного последовательно с ним конденсатора С6. ЧМ производится в эмиттерной цепи VT1.
Источник модулирующих импульсов — мультивибратор на микросхеме D1. Переменным резистором R8 устанавливают частоту, соответствующую нужной команде, а затем нажимают кнопку S1. Мультивибратор будет вырабатывать импульсы все время пока нажата эта кнопка. Импульсы поступают на варикап и модулируют ВЧ излучение.
Рисунок 2

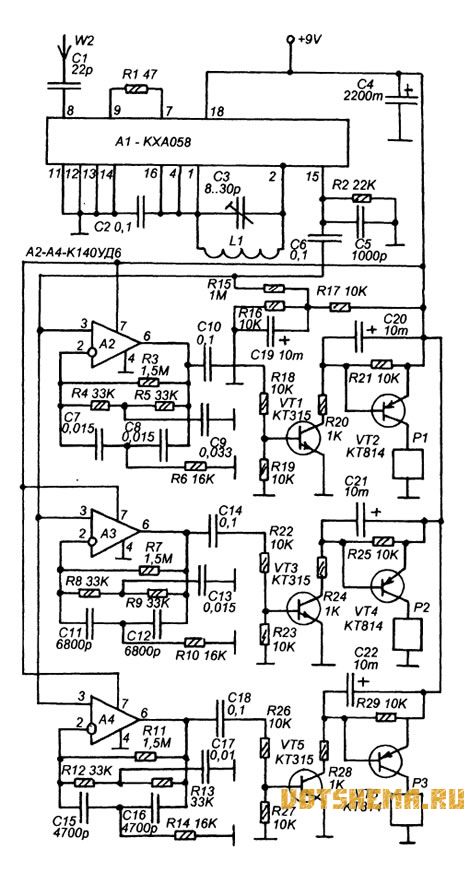

Схема приемника с декодером показана на рисунке 2. Приемный тракт выполнен на гибридной микросхеме А1 - КХА058, представляющей собой приемный тракт УКВ-ЧМ радиовещательного приемника. Частота настройки зависит от частоты настройки гетеродинного контура И С3. Низкочастотный сигнал снимается с вывода 15 А1 и поступает на входы трех активных фильтров на операционных усилителях А2-А4. Фильтр на А2 настроен на частоту 390 Гц, что соответствует первой команде, фильтр на A3 настроен на частоту 820 Гц, что соответствует второй команде, и последний фильтр, на А4 настроен на 1100 Гц — третья команда.
