Радиостанция предназначена для работе в любительском диапазоне 144-146 МГц. Она построена по простой схеме с минимальным применением дефицитных деталей. Приемный тракт построен по простой супергетеродинной схеме с одним преобразованием частоты и промежуточной частотой 6,5 МГц. Кварцевой стабилизации приемника нет, частота настройки зависит от гетеродинного контура, состоящего из катушки и варикапа, управляемого при помощи переменного резистора настройки.
Это позволяет простым способом охватить достаточно широкий диапазон, но существенно понижает стабильность настройки. Передатчик стабилизирован кварцевым резонатором на 48,4 МГц (от оборонной техники). Применение кварцевой стабилизации в передатчике обеспечивает необходимую стабильность, но приводит к сужению диапазона перестройки.
Задающий генератор выполнен на транзисторе VT7. В его базовой цепи включен кварцевый резонатор на частоту в три раза ниже частоты передаваемого сигнала, в данном случае на 48,4 МГц, но возможно использование резонаторов и на другие частоты в диапазоне от 48 до 48,8 МГц (144-145,8 МГц), если есть несколько резонаторов из этого диапазона можно установить ВЧ разъем или ВЧ-переключатель и менять резонаторы перестраивая таким образом передатчик. Последовательно с резонатором включена цепь сдвига частоты, состоящая из катушки L15 и варикапа VD5. При помощи этой цепи происходит ЧМ и небольшая перестройка передатчика (при помощи резистора R22).
Усилитель мощности передатчика двухкаскадный, на транзисторах VT5 и VT6. Междукаскадные и выходной контуры L12C34, L9C30 и LL7C27 настроены на третью гармонику кварцевого резонатора. Между базами и эмиттерами VT6 и VT5 включены дроссели L8 и L11. Выходной каскад рассчитан на подключение антенны с эквивалентным сопротивлением 75 Ом, для связи с антенной, которая располагается на некотором удалении от радиостанции, используется кабель РК-75.
При необходимости, можно легко перестроить выход передатчика на нагрузку 50 Ом. Конденсаторы С28, С30 и С35 служат для предотвращения выхода из строя транзисторов усилителя мощности при случайных коротких замыканиях между обкладками подстроечных конденсаторов с воздушным диэлектриком.

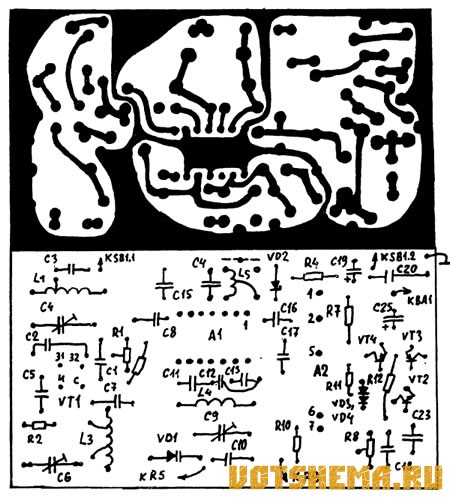

В приемном тракте и модуляторе используются резисторы МЛТ 0,125, контурные конденсаторы КД или КТ с минимальным ТКЕ. Оксидные - К50-16, К50-35 или импортные. Подстроечные конденсаторы - керамические типа КПК-МН. Остальные - любые подходящие. Транзистор КП350 можно заменить на КП306, микросборку УПЧЗ-1М можно заменить на УПЧЗ-2, но при этом нужно будет немного изменить разводку печатной платы приемника. Вместо микросхемы К174ПС1 подходит К174ПС4. Стабилитрон - любой на 6-8B Варикап типа KB109, KB102, KB104.
ВЧ катушки приемного тракта не имеют каркасов. Их наружный диаметр 6 мм, намотаны посеребренным проводом диаметром 0,7 мм. Длина обмотки L1 - 9 мм, число витков 5, отвод от первого. Длина L3 - 7 мм, 4 витка, отводы от 1-го и 2-го. Отсчет витков со стороны провода, соединенного с проводом питания. Катушка L4 намотана таким же проводом, но на керамическом каркасе диаметром 5 мм, длина намотки 10 мм, число витков 4. После намотки и настройки её витки фиксируются эпоксидным клеем.
Катушка ПЧ L5 намотана на каркасе от контура УПЧЗ телевизора 3-УСЦТ (СМРК-1-6, СМРК-1-4). Используется каркас, экран и сердечник. Она содержит 30 витков ПЭВ 0,12 с отводом от 15-го витка.
В передатчике используются исключительно подстроечные конденсаторы с воздушным диэлектриком. Керамические использовать не желательно.
