Схема радиостанции Ель-FM27СВ
Схема радиостанции Ель-FM27СВ

Главное отличие этой конструкции от множества других аналогичных в том, что в радиостанции, приемный тракт которой построен по супергетеродинной схеме, имеется только один общин гетеродин с единственным резонатором, для приема и для передачи. Дело в том, что микросхема К174ХА42А, работающая в приемном тракте, включенная в узкополосном режиме, имеет очень низкую ПЧ - 3 кГц. В результате получается, что разница между частотой гетеродина приемника и частотой задающего генератора передатчика составляет всего 3 кГц.

Микросхему К174ХА42А можно заменить на КС1066ХА1 без изменений в разводке платы. Кварцевый резонатор выбирается любой на частоту одного из каналов диапазона 27 Мгц. Можно устроить несколько каналов переключая резонаторы на разные частоты при помощи галетного переключателя с керамической основой.

Большинство деталей радиостанции монтируется на трех печатных платах плата приемного тракта, плата гетеродина и плата передатчика. Все межплатные соединения, а также монтаж деталей не установленных на платах выполняется и соответствии с принципиальной схемой.

Настройка гетеродина. Сначала в режиме передачи нужно настроить контур L1C30 таким образом чтобы была устойчивая генерация в любом положении сердечника 1.3. Затем в режиме приема подобрать сопротивление R19 и число витков 1.6 таким образом, чтобы переменное напряженные па выводе 6 А1 было 0.2V. и при этом гетеродин работал устойчиво.

Настройка передатчика - при подключенной антенне наблюдая за уровнем напряженности по индикатору напряженности поля или по осциллографу с объемной катушкой на входе, подстройте L7 таким образом, чтобы наблюдаемый сигнал был максимальным и (при наличии осциллографа) не искаженным.

Окончательную установку частоты передатчика удобно делать если делаете две радиостанции, тогда L3 одной радиостанции, включенной на передачу подстраивают таким образом, чтобы сигнал попал в полосу приемника второй радиостанции. Или эту операцию можно сделать по частотомеру.

Настройка приемного тракта заключается в настройке контуров входного УРЧ. Предварительная проверка работоспособности возможна по сигналу другого аналогичного передатчика, например, удаленного в другую комнату. При этом УРЧ выключается, а вместо антенны используется кусок монтажного провода длиной 10-15 см, подключенный к выводу 13 А1. После проверки работоспособности можно перейти к настройке контуров УРЧ.

Чувствительность УЗЧ можно скорректировать подбором номинала R6.

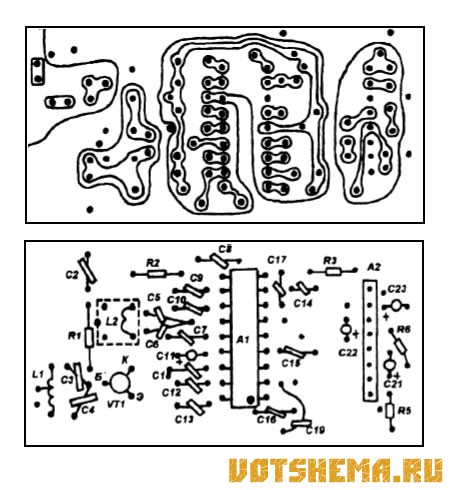

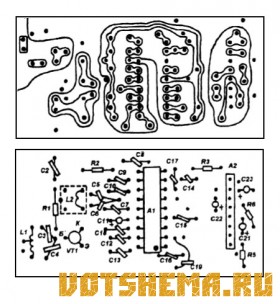

Плата приемного тракта
Схема радиостанции Ель-FM27СВ

Плата передатчика
Схема радиостанции Ель-FM27СВ
