Это охранный таймер, синхронизируемый по уровню внешней освещенности. В нем применяется менее чувствительный к помехам датчик, - фотоприемник от оптического датчика компьютерной мыши, во-вторых, существенно отличается алгоритм работы, исключающий такие неприятные вещи, как мигание осветительных ламп на пороге чувствительности и при коротких периодических изменениях освещенности в результате, например, переменной облачности.
Рассмотрим работу схемы. В качестве оптического датчика F1 здесь используется фото-приемник оптического датчика компьютерной мыши. При дневной освещенности сопротивление датчика F1 низко (менее 50 kOm) и напряжение в точке соединения этого датчика и R4 воспринимается триггером Шмитта на элементах D1.3 и D1.4 как логическая единица.
Если нужно, чтобы данное устройство управляло светильником, который должен гореть всю ночь (например, лампой возле входа или ночником), нужно добавить еще один диод, анодом подключив его к выводу 3 D2, анодом к выводу 3 D2. а катодом туда, куда и катоды всех диодов VD1-VD4. Или сделать еще один ключ, - с пятью диодами.

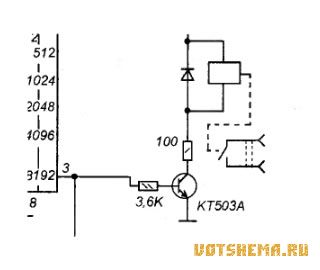

Рисунок 3
Тогда дополнительный ключ будет включать один светильник на всю ночь, а ключ на VT1, - только на время, заданное резистором R2. Если же, на дополнительный ключ подать уровень только с вывода 3 D2 (рис. 3), то ночник, например, будет включаться после того как погаснет основной свет, включаемый ключом на VT1. Таким образом, схему можно расширить еще на два ключа с реле на выходах.
Например, ключ на VT1 будет включать свет в главной комнате, ключ по схеме на рисунке 2-е кухне, а ключ, на базу которого поступает уровень только с вывода 3 D2, - включает ночник в спальне и в коридоре.
Совсем не обязательно, чтобы этот автомат служил для охраны помещения. Он может управлять светом, например, в подъезде или на какой-то территории, например, перед частным домом, во дворе частного дома. В этом случае можно сделать два ключа, -первый на транзисторе VT1 (рис. 1) будет включать более яркий фонарь вечером, когда ходит много людей, которые возвращаются домой, например, с работы, дающий хорошую освещенность.
А второй ключ, на который подадим уровень только с вывода 3 D2 будет управлять слабеньким фонарем, который будет включаться вместо яркого фонаря попозже, когда основная масса людей уже вернется по домам и улицы опустеют. В общем, такой автомат может найти самое широкое применение. Почти все детали (кроме переменных резисторов и разъемов) собраны на небольшой печатной плате из одностороннего фольгированного стеклотексталита. Плата помещена в узкий пластмассовый корпус.
