Микросхема — К561ЛЕ5 (К176ЛЕ5), которая содержит четыре элемента "2ИЛИ-НЕ". Вспомним чем отличаются эти элементы: если на, хотя бы один вход элемента И-НЕ поступает логический ноль, то на его выходе будет единица независимо от того что происходит на его остальных входах. То есть решающую роль играет ноль на входе.

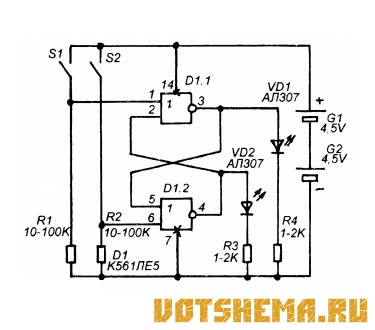

Рис.4
Если нажать на кнопку S1 на вывод 1 D1.1 через контакты кнопки поступит единица, и независимо от того, что в данный момент на втором входе этого элемента, на его выходе установится ноль. Светодиод VD1 погаснет. Ноль с выхода D1.1 поступит на один из входов D1.2 (вывод 5). А на второй вход этого элемента ноль уже поступает через R2 (ведь кнопка S2 не нажата).
Так как на обеих входах D1.2 будут нуль, то на его выходе будет единица, которая зажжет светодиод VD2. Эта же единица поступит на вывод 2 D1.1 и зафиксирует этот элемент в состоянии с нулем на выходе. Теперь и после отпускания S1 триггер будет оставаться в таком положении (горит VD2) до тех пор пока не нажать на кнопку S2.
При нажатии на S2 единица через контакты S2 поступит на вход D1.2 и на выходе этого элемента будет ноль. VD2 погаснет. Затем этот ноль поступит на вывод 2 D1.1 и поскольку на его вывод 1 уже поступает ноль через R1 на его выходе будет единица. Это приведет к зажиганию VD1 и фиксации элемента D1.2 (с выхода D1.1 единица поступает на его вход — вывод 5).
Большинство микросхем, содержащих RS-триггеры имеют в своем составе именно триггеры построенные на элементах ИЛИ-НЕ, и поэтому для них нормой являются единичные управляющие входные сигналы, а не нулевые, как у триггера построенного на элементах И-НЕ.
Теперь посмотрим на схемы охранного устройства и устройства, контролирующего влажность. Оба устройства сделаны на микросхемах К561ЛА7, содержащих четыре элемента 2И-НЕ. Представьте что произойдет, если в этих схемах вместо микросхем К561ЛА7 использовать К561ЛЕ5. Схема охранного устройства будет работать точно наоборот: звуковой сигнал будет слышен когда петля охранного шлейфа будет цела, а при её обрыве звук будет прекращаться.
В схеме, контролирующей влажность тоже самое, все наоборот. Звук будет слышен тогда когда резервуар с водой наполнен, а когда он будет пустым звуковой сигнал будет выключаться.
Как восстановить работу схем? В охранном устройстве нужно поменять местами подключение резистора R1 и охранного шлейфа, а вывод резистора R4, который подключен к выходу элемента D1.4 нужно от него отключить и подключить к выходу элемента D1.3. В устройстве контроля за влажностью нужно поменять местами подключение резистора R1 и датчиков влажности. Вместо резистора R1 подключить контакты датчиков, а вместо контактов датчика — резистор.

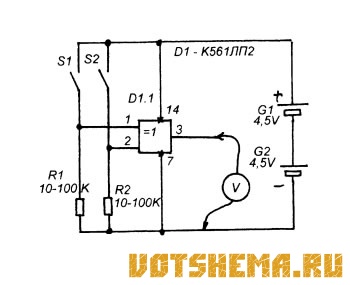

Рис.5
Кроме уже изученных логических элементов есть еще один интересный элемент, именуемый как "ИСКЛЮЧАЮЩЕЕ ИЛИ". Его графическое изображение показано на рисунке 5. В квадратике написано "=1". Это значит, что если на обеих входах этого элемента одинаковые уровни (все равно какие, важно только что одинаковые), то на его выходе будет единица. А если уровни разные — ноль. Микросхема, содержащая четыре таких элемента — К561ЛП2 (К176ЛП2).
Если оба тумблера S1 и S2 будут выключены на оба входа элемента через резисторы R1 и R2 поступят логические нули. На обеих входах будут нули, значит на обеих входах одинаковые уровни — нулевые, и на выходе будет единица (стрелка вольтметра покажет напряжение единичного уровня). Тоже самое будет если оба тумблера включить. На оба входа через тумблеры поступят единицы, уровни на входах опять будут равными, и на выходе останется единица. Но если один из тумблеров включить, а другой выключить — на выходе будет ноль, поскольку логические уровни на входах не будут равны.
Вот и вся логика работы элемента "ИСКЛЮЧАЮЩЕЕ ИЛИ".
