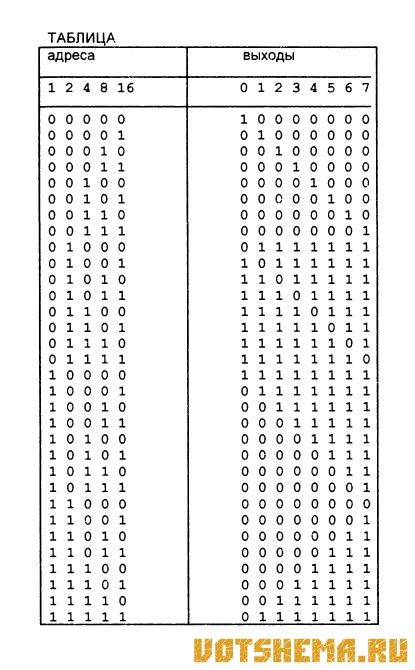

Большинство переключателей гирлянд построены на принципах жесткой логики, — тиристорами управляет логическая схема на микросхемах КМОГ1 или ТТЛ, триггерах, счетчиках, логических элементах ... Такой способ не позволяет получить большого разнообразия световых эффектов, либо требует чрезмерно сложной логической схемы. Используя микросхемы ППЗУ, в которые можно записать практически любой алгоритм зависимости комбинации выходных логических уровней от входного управляющего кода, и таким образом, используя относительно простое устройство, получить любые комбинации всевозможных световых эффектов.
Переключатель гирлянд собран на макетной печатной плате, размерами 140X80 мм (которые используются на опытном производстве), на которой разведены только шины питания микросхем. Весь монтаж выполнен на печатных проводниках этих плат и все соединения сделаны проводниками МГТФ -0,2. Трансформатор, диоды VD1-VD4 и тиристоры расположены за пределами платы, они распаяны на контактных гребенках.
Корпус металлический, размерами 220x180х 70 мм, он сделан из "П"-образных металлических деталей, скрепленных между собой четыремя болтами М4 с гайками. Передняя и задняя панели сделаны из фанеры.
При работе с устройством нужно иметь ввиду, что его схема имеет гальваническую связь с электросетью, и поэтому, требуется соблюдение правил техники безопасности при работе с электрооборудованием и установками. При исправных деталях и безошбочном монтаже устройство начинает работать сразу после включения.
Если гирлянды, которые должны быть погашены, будут засвечены, нужно установить по резистору (1...10 кОм) между управляющими электродами тиристоров и общим минусом, и подобрать его сопротивления так, чтобы горели только включенные гирлянды. Но, в большинстве случаев эти резисторы не нужны.
