Микросхема TDA2005 относится к разряду недорогих и широкодоступных, на сегодняшний день, интегральных УМЗЧ. Относительно небольшое число навесных элементов, в сочетании с вполне хорошими электрическими характеристиками, наличие защиты выхода от перегрузки, термозащита, а так же, возможность установки коэффициента передачи в широких пределах (подбором сопротивлений резисторов в цепи ООС).
Все это позволяет на базе TDA2005 строить самые разнообразные усилители, стереофонические, мостовые, многополосные и т.д.
Рисунок 2

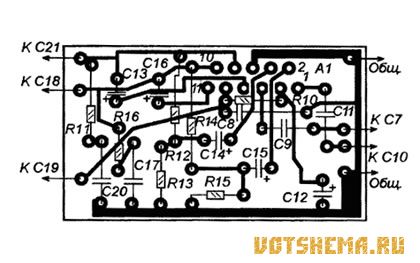

Но в этом случае максимальная мощность ниже. Детали узла регулировок монтируются непосредственно на выводах переменных резисторов, установленных на передней панели корпуса усилителя. Поскольку регуляторы пассивные, - так удобнее во всех отношениях. Детали непосредственно усилителя монтируются на небольшой печатной плате, схема которой приводится на рисунке 2.
Плата выполнена из одностроннего фольгированного стеклотекстолита. На заготовке перед травлением, печатные дорожки нарисованы обычной нитроэмалью, при помощи остро заточенной спички. Конечно, не исключаю и метод «лазерного утюга», но здесь монтаж неплотный и спичкой дорожки рисуются быстрее (хотя и выглядят не так красиво).
Выходные конденсаторы С21 и С18, а так же. сглаживающий конденсатор С19, расположены за пределами печатной платы (жестко закреплены при помощи хомутков в корпусе усилителя).

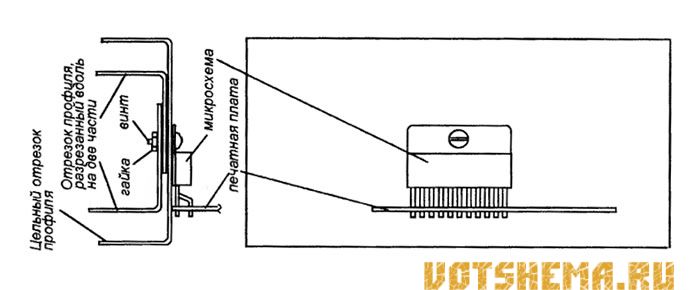

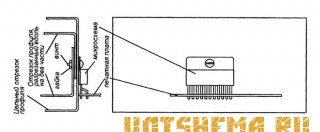

Печатная плата не имеет собственных крепежных элементов. - крепится она на радиатор посредством радиаторной пластины микросхемы, одним винтом. Для отвода тепла от микросхемы используется радиатор, конструкция которого показана на рисунке 3.
Рисунок 3
