Переключатель предназначен для управления четырьмя стандартными елочными гирляндами малой мощности, на 220 В. Он реализует четыре световых эффекта,перебирая их последовательно. Сначала "бегущий свет", сначала в одном направлении, затем в обратном.
Затем "бегущая тень", тоже, сначала в одном направлении, затем в обратном. И так далее. Если гирлянды расположить в разных ярусах елки, и подключить их упорядоченно, то получаются именно такие эффекты.
Переключатель выполнен на микросхемах серии К561и потребляет минимальную мощность.

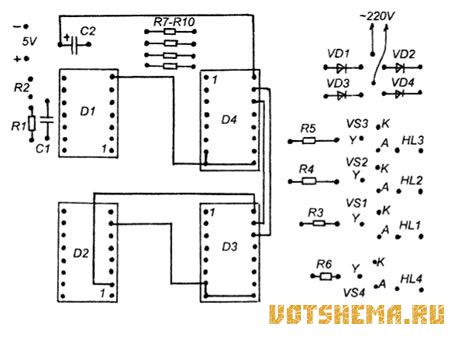

Рисунок 2
Тиристоры КУ107 относительно редкие, поэтому, при невозможности их приобретения, их можно заменить более доступными высоковольтными транзисторами КТ940А, применяемыми в выходных каскадах блоков цветности отечественных цветных телевизоров. Транзисторы паяются в те же отверстия, что и тиристоры. Базой — вместо управляющего электрода, эмиттером — вместо катода, и коллектором — вместо анода.

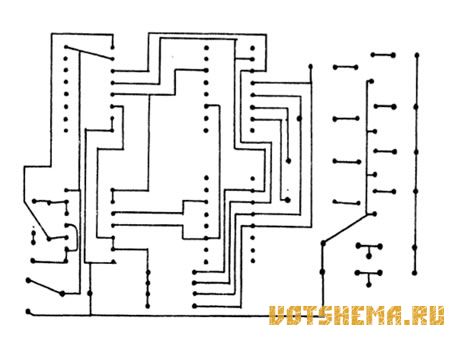

Рисунок 3
Транзисторные выходные каскады могут работать с нагрузками мощностью не более 15 Вт. Этому требованию отвечают многие елочные гирлянды на 220 V, имеющиеся в широкой продаже, составленные из низковольтных маломощных лампочек, включенных последовательно. Тем не менее, даже с такими слабыми нагрузками, транзисторы КТ940А будут нагреваться, поэтому для них необходимо предусмотреть небольшие пластинчатые радиаторы.
