Схемы новогодних гирлянд которые будут описаны объединяет то, что все они построены на микросхемах КМОП и МОП, все питаются от бестрансформаторных сетевых источников, и все рассчитаны на управление обычными елочными гирляндами, составленными из последовательно включенных миниатюрных лампочек, каждая из которых на напряжение 12-26 В. Обычно такие гирлянды служат украшением домашних елок.
Переключатель восьми гирлянд с эффектом бегущего огняПереключатель управляет восемью гирляндами. Сначала гирлянды последовательно переключаются, что создает эффект бегущего огня, затем гирлянды зажигаются все, кроме одной. Далее гирлянды поочередно выключаются и включаются. Создается эффект бегущей тени. И так, эти эффекты постоянно чередуются.
Чтобы получить такой эффект необходим управляемый инвертор, когда будет бегущий огонь инвертор должен не давать инверсии и работать как повторитель, когда — бегущая тень, инвертор должен инвертировать логические уровни. В данной схеме роль такого управляемого инвертора и, в тоже время, десятичного дешифратора, выполняет восьми-позиционный мультиплексор К561КП2 (рис. 9).

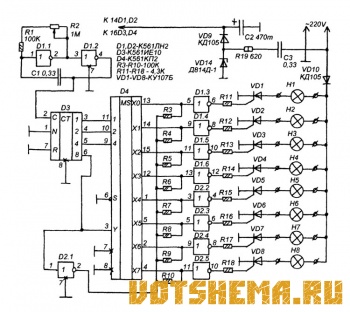

Рисунок 9Дело в том, что при включении микросхемы К561КП2 в качестве десятичного дешифратора, её выходами служат выходы каналов X, а активный уровень на этих выходах будет зависеть от того, какой уровень на входе Y.
Потому, что мультиплексор, в отличии от дешифратора, будет переключать выходы X на вход Y. Если на Y будет единица, то активным уровнем выходов будут единицы, а если нуль — то активные нули (инверсия). Но дело в том, что выходные уровни К561КП2, в таком случае, будут меняться не между нулем и единицей, а между активным уровнем и высокоомным состояние.
Поэтому, нужен промежуточный каскад, который, в такой схеме, будет определять чем же, в данный момент, является высокоомное состояние, нулем или единицей. Роль таких промежуточных каскадов выполняют инверторы D1.3-D1.6 и D2.2-D2.5. На их входах подключены резисторы R3-R10, которые шунтируют их входы либо на отрицательную шину питания (когда активные уровни D4 единицы), либо на положительную (когда активные уровни D4 нули).
Работает схема следующим образом. Мультивибратор на элементах D1.1 и D1.2 вырабатывает импульсы частоту которых можно регулировать переменным резистором R2 в пределах 3...0.5 Гц. Эти импульсы поступают на вход четырехразрядного двоичного счетчика D3. Предположим, в исходном состоянии счетчик обнулен.
Тогда на его выводе 6 (равно как и на всех других выходах) будет ноль. Этот ноль поступает на вход Y (вывод 3) мультиплексора D4. В то же время, этот уровень инвертируется элементом D2.1, и на общую точку резисторов R3-R10 подается с его выхода единица. Таким образом, мультиплексор будет работать как дешифратор с активным нулем на выходе. Выходные нули D4 будут инвертироваться инверторами D1.3-D 1.6, D2.2-D2.5.
Таким образом, пока счетчик D3 считает в диапазоне от "0" до "7", гирлянды будут воспроизводить эффект бегущего огня.
Досчитав до 7-и счетчик D3 перейдет в состояние "8", и на его выводе 6 появится логическая единица. Эта единица поступит на вход Y мультиплексора D4 и на вход инвертора D2.1.
В результате, активными выходными уровнями D4 станут логические единицы, которые будут инвертироваться инверторами D1.3-D1.6, D2.2-D2.5. И , пока счетчик будет считать от "8" до "15", гирлянды будут воспроизводить эффект бегущей тени.
Система питания и гирлянды не имеют существенных отличий от всех предыдущих схем, описанных в этой статье.
