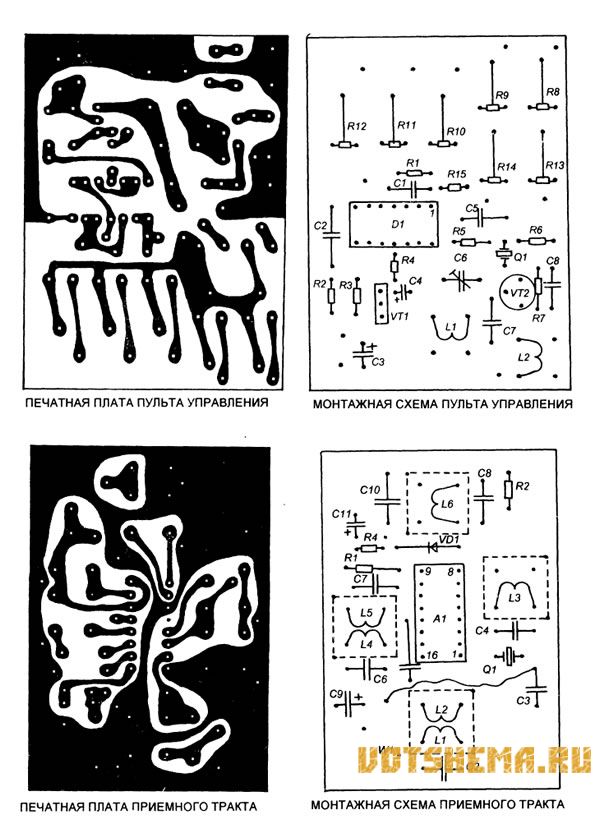

Наиболее распространенный тип систем радиоуправления моделями — системы, построенные на принципе частотного кодирования. В такой системе каждой команде соответствует строго определенная частота модулирующего сигнала. Кодер такой системы представляет собой мультивибратор, частота которого меняется при помощи нескольких кнопок подачи команд или при помощи переменного резистора.
Декодер, обычно, состоит из набора RC или LC фильтров (почти как в цветомузыкальной установке), которые выделяют сигналы команд и направляют их на электронные ключи, управляющие нагрузками. Описываемая в этой статье система построена на аналогичном принципе (каждой команде соответствует определенная частота модуляции), но роль декодера в ней выполняет своеобразный упрощенный цифровой частотомер.
Настройку декодера (рисунок 3) производите с подключенным к нему настроенным приемным трактом и по сигналу передатчика. Включите передатчик, он будет излучать амплитудно-модулированный сигнал, который будет принимать приемный тракт. Подбором номинала R1 добейтесь появления правильных прямоугольных импульсов на выходе D1.4 (при нуле на выводе 9 D1.4).
Далее, нажмите кнопку первой команды S1 и установите движок резистора R6 в положение, близкое к положению максимального сопротивления и замкните кнопку S1 перемычкой. Теперь (рисунок 3) подберите такое сопротивление R9, при котором на выводе 14 D5 будет единица.
Далее, разомкните S1, и последовательно замыкая другие кнопки, подстройте их резисторы так, чтобы на соответствующих выходах дешифратора декодера были единицы.
На этом настройку системы радиоуправления можно считать законченной.
