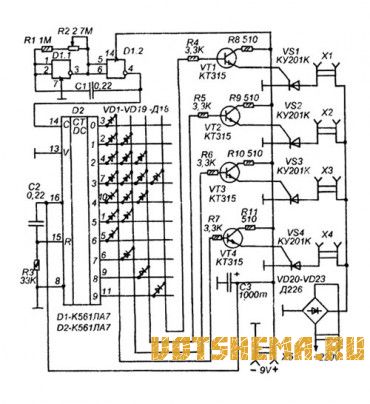

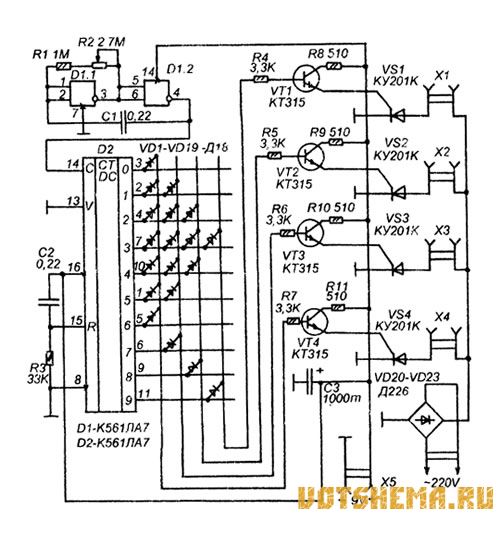

Микросхемы ППЗУ и ОЗУ все же недостаточно доступны, и поэтому, не всегда есть возможность собрать автомат световых эффектов, программу которого можно задавать произвольно, не будучи зависимым от жесткой логики. Если гирлянд немного, не более четырех, а шагов программы не более десяти, то программное устройство можно выполнить на простых диодах, самых дешевых, какие удастся приобрести.

Тогда программу работы светового автомата можно будет задавать накручивая или напаивая диоды на контактные штыри программного блока. Если же в вашем распоряжении есть достаточно большое количество двухконтактных гнезд и соответствующих им штекеров, то можно сделать такой программный блок, программу которого можно будет задавать перестановкой фишек.

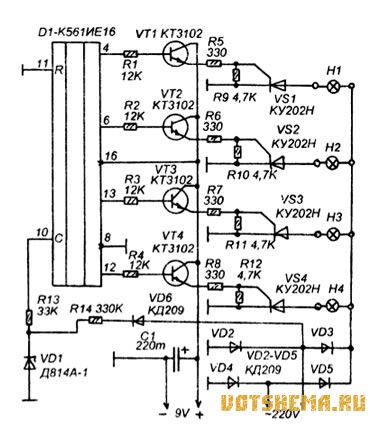

Этот простой автомат световых эффектов переключает четыре гирлянды по алгоритму двоичного счетчика. Он и построен на основе счетчика, к четырем выходам которого подключены транзисторно-тиристорные управляющие ключи.

Скорость переключения гирлянд задается электросетью и составляет 1,5625 Гц. Благодаря синхронизации от сети схема получилась очень простой, построенной на одной микросхеме.

При диодах КД209 в выпрямителе суммарная мощность гирлянд не должна быть более 150Вт, однако, эти тиристоры выдерживают мощность до 1000 Вт, так что, если нужны большие мощности, нужно только выпрямитель собрать на более мощных диодах.

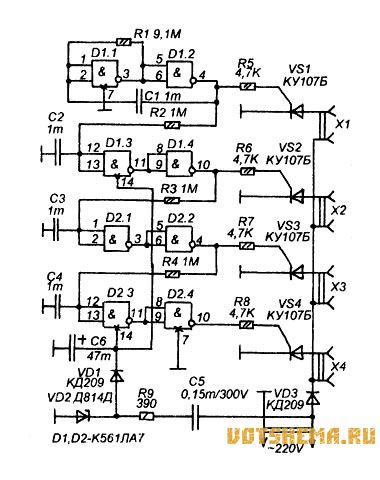

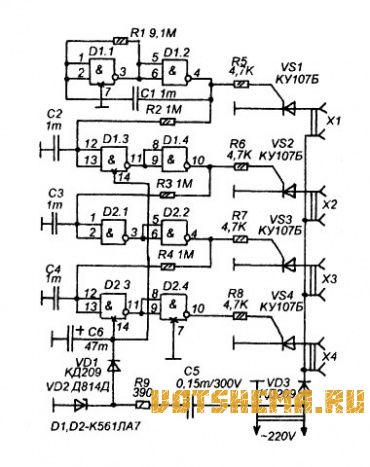

Этот переключатель выполнен на двух микросхемах К561ЛА7, он предназначен для переключения четырех гирлянд, воспроизводя эффект заполнения, при котором сначала все гирлянды погашены, затем, они последовательно зажигаются и остаются гореть (сначала одна, потом две, потом три,и в конце - четыре).

Затем,четыре гирлянды горят некоторое время вместе, а потом, начинают последовательно гаснуть, по одной, в том же порядке, как и зажигались. После того, как погаснут все четыре, весь процесс повторяется. Если гирлянды расположить как-бы этажами, то получится такое, последовательное поэтажное включение всех гирлянд, а затем, их такое же гашение.

Бегущие огни — пожалуй, самый популярный световой эффект, который используется в оформлении новогодней ёлки. Здесь описывается еще один простой переключатель гирлянд, работающий по такому алгоритму.

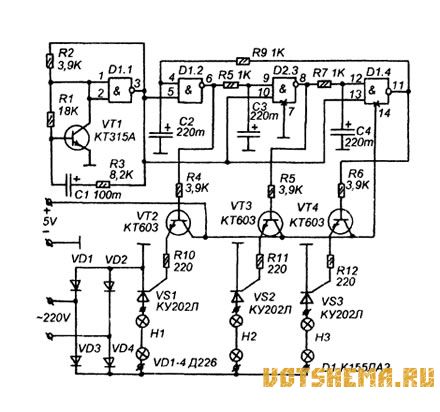

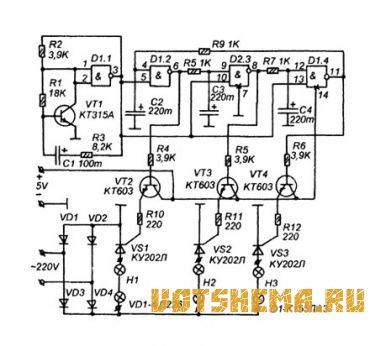

Переключатель выполнен на наиболее доступных, в настоящее время, деталях, таких как микросхема К155ЛАЗ и тиристоры КУ202Л. Принципиальная схема показана на рисунке. Задающий генератор на элементе D1.1 и транзисторе VT1 вырабатывает импульсы с периодом около 5-10 секунд, которые управляют трехфазным одновибратором, построенным на остальных трех логических элементах микросхемы К155ЛА3.

Алгоритм переключения гирлянд немного отличается от чистого эффекта "бегущего огня", тем, что есть четвертая фаза, в которой все гирлянды светятся одновременно, затем следуют фазы бегущего огня, и затем, снова одновременное свечение.
