Применение ППЗУ в различных автоматах световых эффектов или переключателях ёлочных гирлянд, — не новость. Другое дело, что в таких автоматах устанавливается уже запрограммированное ППЗУ. Значит, требуется еще и программатор.

Описываемое ниже устройство объединяет в себе автомат световых эффектов, работающий на ППЗУ и программатор ППЗУ, при помощи которого можно внести в микросхему нужные световые комбинации, непосредственно, наблюдая за тем, как это будет выглядеть.

Микросхему ППЗУ желательно установить на панельку, тогда можно будет запрограммировать несколько микросхем для разных случаев и менять их по мере необходимости.

Особенность этой гирлянды в ее способности периодически менять цвет. Сейчас есть много разновидностей светодиодов, одна из них, двухцветные светодиоды с двумя выводами. Практически, в одном корпусе есть два светодиода, - красный и зеленый, включенные встречно-параллельно.

Поэтому, в одном направлении тока такой светодиод светится зеленым цветом, а в противоположном, - красным. Если собрать гирлянду из десятка таких светодиодов, включенных последовательно и соединить их согласованно (так чтобы все горели одинаковым цветом) можно изменять цвет свечения такой гирлянды, меняя направление тока через него.

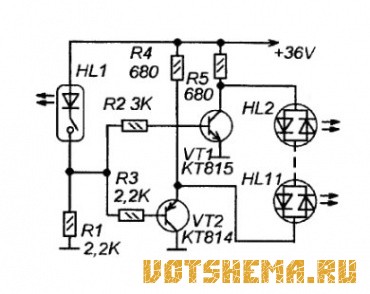

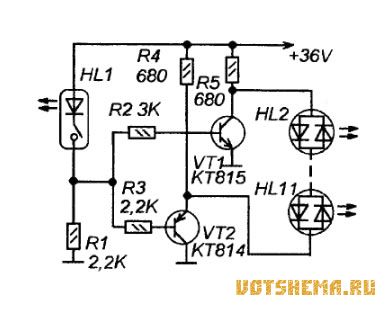

На рисунке 1 показан простейший вариант такой схемы. Роль тактового генератора возложена на мигающий светодиод HL1 (его тоже можно разместить на ёлке), а направление тока переключают двумя ключами на транзисторах разной структуры. Когда HL1 горит, положительное напряжение на R1 высоко, и транзистор VT1 открыт, a VT2 закрыт.

Автомат управляет четырьмя гирляндами. Сначала он их последовательно зажигает, затем, после того, как будут гореть все четыре, он их последовательно гасит. И так повторяется. Быстроту воспроизведения светового эффекта можно регулировать переменным резистором.

Автомат очень прост и его можно сделать за один вечер. В основе автомата лежит логика работы регистра сдвига. В момент включения питания зарядный ток конденсатора С3 устанавливает регистр D2 в исходное нулевое состояние. На всех его выходах установлены нули и все тиристоры VS1-VS4 закрыты. А гирлянды Г1-Г4 не светятся.

Это своеобразный переключатель елочных гирлянд, реагирующий на окружающие звуки и изменяющий число включенных гирлянд соответственно громкости звучания музыки или других звуков. При максимальной чувствительности микрофона и близком расположении, ёлка будет даже вмешиваться в беседу.

Переключатель предназначен для управления светодиодными гирляндами (по четыре сверхярких в каждой) на маленьком настольном блоке. Вся электроника размещена в подставке, роль которой выполняет обычная красивая и устойчивая мыльница, оклеенная ватой и блестками.
