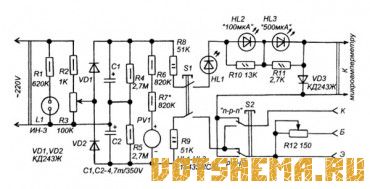

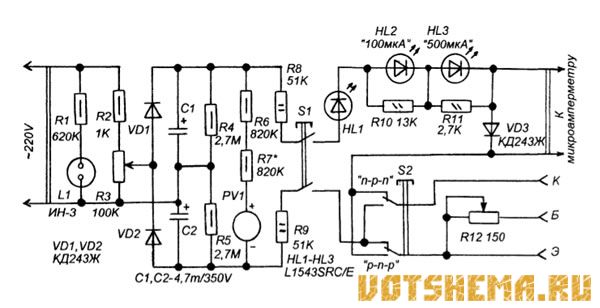

Этот несложный прибор, принципиальную схему которого вы видите на рисунке, предназначен для выявления скрытых дефектов и контроля обратного неуправляемого тока у биполярных и БСИТ транзисторов любой структуры, при рабочем напряжении 30...600 В. Им так же можно проверить обратный ток тринисторов, симисторов, диодов и определить рабочее напряжение газоразрядных ламп, варисторов, стабилитронов.

Известно, что проверка обычным мультиметром полупроводниковых приборов с максимальным рабочим напряжением более 50 В не дает полного представления о исправности детали, поскольку проверка происходит на слишком низком напряжении, что не позволяет однозначно судить о том, как эта деталь поведет себя при работе на номинальном для нее, значительно более высоком, напряжении.

Цифровой мультиметр DT9206A кроме основных функций может измерять частоту переменного тока в двух поддиапазонах «0-2 кГц» и «0-20 кГц». Для того, чтобы при помощи этого прибора можно было проверять работоспособность кварцевых резонаторов до 20 МГц и определять их основную резонансную частоту, прибор нужно дополнить несложной приставкой, схема которой показана на рисунке.

Микросхема CD4060 содержит мультивибратор и 14-разрядный двоичный счетчик. Как показывает практика, мультивибратор и счетчик этой микросхемы прилично работают на частотах до 20 МГц (правда, при этом выходной сигнал напоминает синусоидальный и его уровень значительно ниже логического).
