Сигнализация предназначена для работы с одним или несколькими включенными параллельно замыкающими датчиками. Такие датчики установлены в дверные проемы автомобиля, на капот, багажник. Они представляют собой механические размыкающие кнопки, которые, в нормальном состоянии, нажаты закрытыми дверями (капотом, багажником).

При открывании кнопки отжимаются и замыкают контакт на свой металлический корпус. Эти контактные датчики можно использовать не только на автомобиле. Автор установил датчик от капота автомобиля ВАЗ-2108 на входную дверь помещения. Для- этого пришлось в дверном проеме просверлить одно отверстие диаметром 10 мм, в которое и был установлен датчик (закреплен шурупами).

В подавляющем большинстве охранных устройств для охраны автомобилей (или других объектов) используются стандартные блок-сирены, воспроизводящие, при подаче на них питания, стандартный набор звуковых эффектов. Недостаток таких сирен в том, что по звуку невозможно узнать свою сирену, и приходится реагировать на множество других сигнализаций, установленных на автомобилях ваших соседей. В конечном итоге это снижает бдительность.

Поэтому после выхода из строя стандартной сирены было решено не ремонтировать её, а переделать.

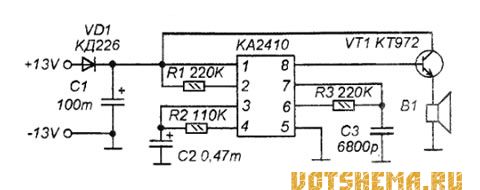

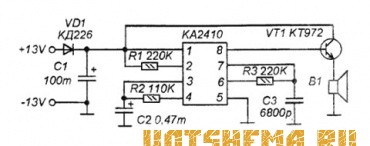

Сделать звучание сирены легко узнаваемым можно, если заменить её электронную схему, схемой показанной на рисунке 1. После разборки корпуса внутри её была обнаружена высокочастотная динамическая головка с плоским магнитом и пластмассовым диффузором и небольшая плата с микросхемой и бескорпусным транзистором.

Существуют сложные и дорогие охранные системы, охраняющие банки, большие магазины и т.д. Стоимость такой системы окупается ценностью охраняемого объекта Но есть и куда менее «стратегически значимые» объекты, которые тоже нуждаются в охране, пусть не такими «навороченными», но тоже достаточно эффективными устройствами. Здесь приводится описание одного из таких устройств, которое может охранять небольшой склад, подсобное помещение или встроенный гараж.

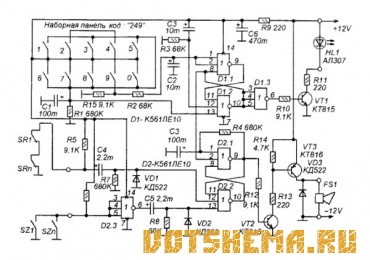

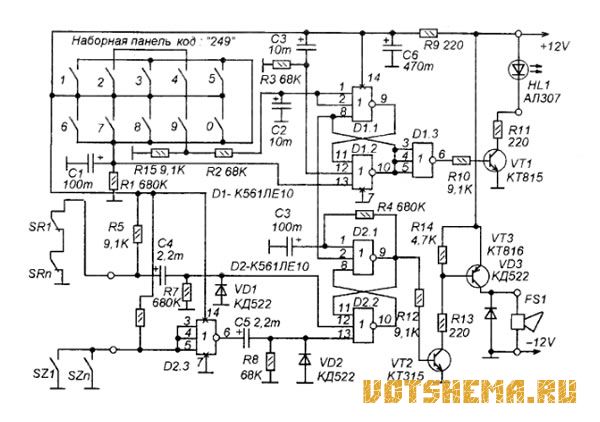

Схема собрана всего на двух микросхемах K561ЛЕ10 и стандартной сирене от автомобильных сигнализаций. Вместо сирены или параллельно ей можно включить обмотку какого-нибудь реле, при помощи которого можно включать другое, более громкое (или радиофицированное) сигнальное устройство, или контакты этого реле подключить к кнопке вызова охраны.
