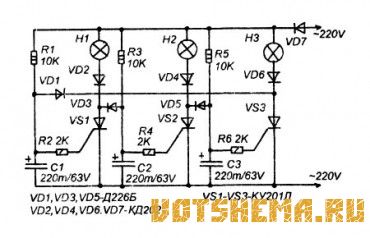

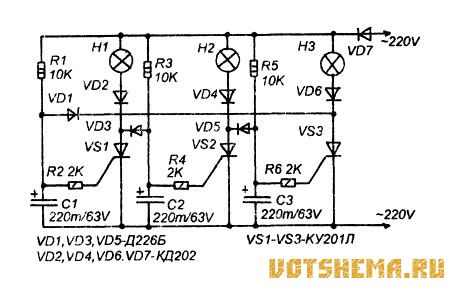

Этот переключатель предназначен для управления тремя гирляндами мощностью до 200 Вт каждая. Скорость переключения зависит от сопротивлений резисторов R1, R3, R5 и емкостей конденсаторов С1-С3.

Диоды КД202 могут быть с буквенными индексами от "Ж" до "Р", а также диоды КД233, КД234. Диоды Д226 с буквенными индексами "Б" - "Г" их можно заменить диодами КД209. Тиристоры КУ201 можно заменить аналогичными КУ202.

Бегущие огни — пожалуй, самый популярный световой эффект, который используется в оформлении новогодней ёлки. Здесь описывается еще один простой переключатель гирлянд, работающий по такому алгоритму.

Переключатель выполнен на наиболее доступных, в настоящее время, деталях, таких как микросхема К155ЛАЗ и тиристоры КУ202Л. Принципиальная схема показана на рисунке. Задающий генератор на элементе D1.1 и транзисторе VT1 вырабатывает импульсы с периодом около 5-10 секунд, которые управляют трехфазным одновибратором, построенным на остальных трех логических элементах микросхемы К155ЛА3.

Алгоритм переключения гирлянд немного отличается от чистого эффекта "бегущего огня", тем, что есть четвертая фаза, в которой все гирлянды светятся одновременно, затем следуют фазы бегущего огня, и затем, снова одновременное свечение.

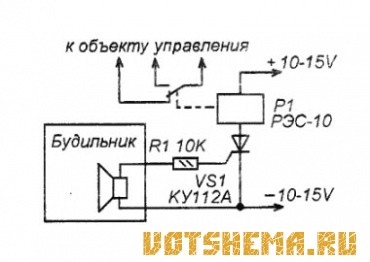

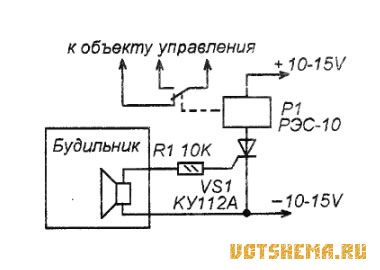

Если нужно отсрочить включение какого-либо устройства (например, автоматически включить свет), можно воспользоваться любым кварцевым будильником с электромагнитным или динамическим капсюлем и простой схемой на тиристоре и реле.

Напряжение питания должно соответствовать напряжению срабатывания реле. Если схема не будет работать, нужно перемененить полярность подключения к капсюлю будильника. Тиристор и реле можно заменить другими, средней мощности.
