Многие радиолюбители, конструирующие связную аппаратуру используют в своих конструкциях микросхему К174ХА26 включенную по типовой схеме - в качестве второго преобразователя частоты и усилителя второй ПЧ с ЧМ детектором. При этом первый преобразователь строится либо на основе микросхемы типа К174ПС1 либо на транзисторах.

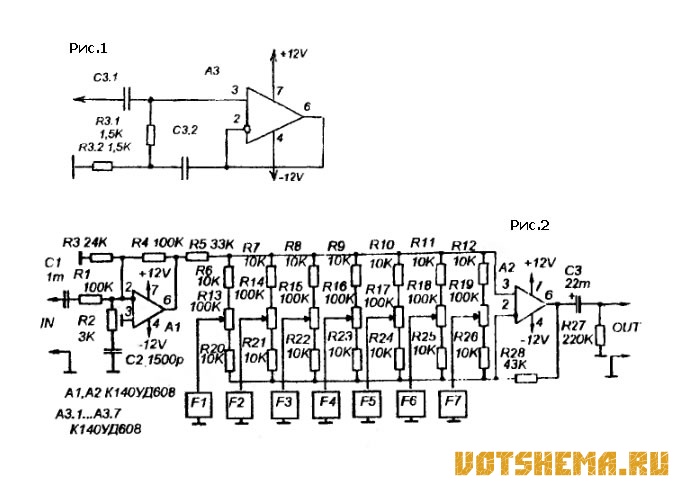

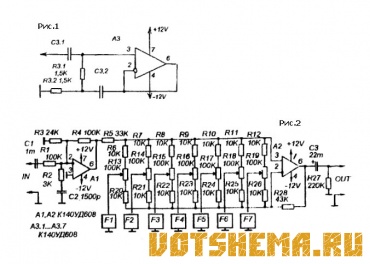

Этот эквалайзер обеспечивает глубину регулировки в семи полосах в пределах 30 дб. Центральные частоты полос - 40 Гц, 100 Гц, 270 Гц, 700 Гц, 2000 Гц, 5000 Гц, 12500 Гц. В его основе семь активных фильтров F (рисунок 1), которые включены в цепь обратной связи операционного усилителя А2 (рисунок 2).

В данном случае для передачи стереосигнала не осуществляется ни какого кодирования и декодирования, передача ведется на двух разнесенных частотных каналах, каждый для своего стереоканала, при помощи двух идентичных по схеме, но разных по несущей частоте передатчиков. Прием ведется на две столь же одинаковых приемника, настроенных на разные частоты.

Наиболее простои и эффективный способ избавиться от наводок с частотой сети переменного тока 50 Гц, это выделить и уничтожить. На рисунке показана схема простого режекторного фильтра, который пропускает через себя беспрепятственно все ЗЧ частоты кроме частоты 50 Гц.
